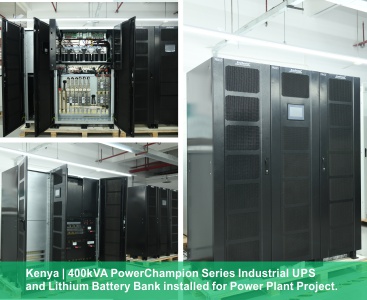

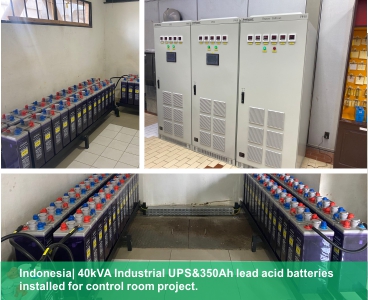

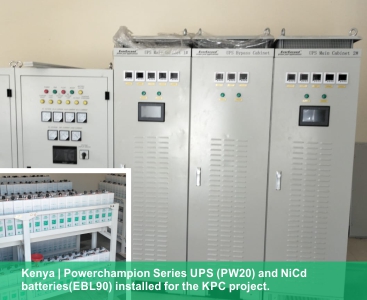

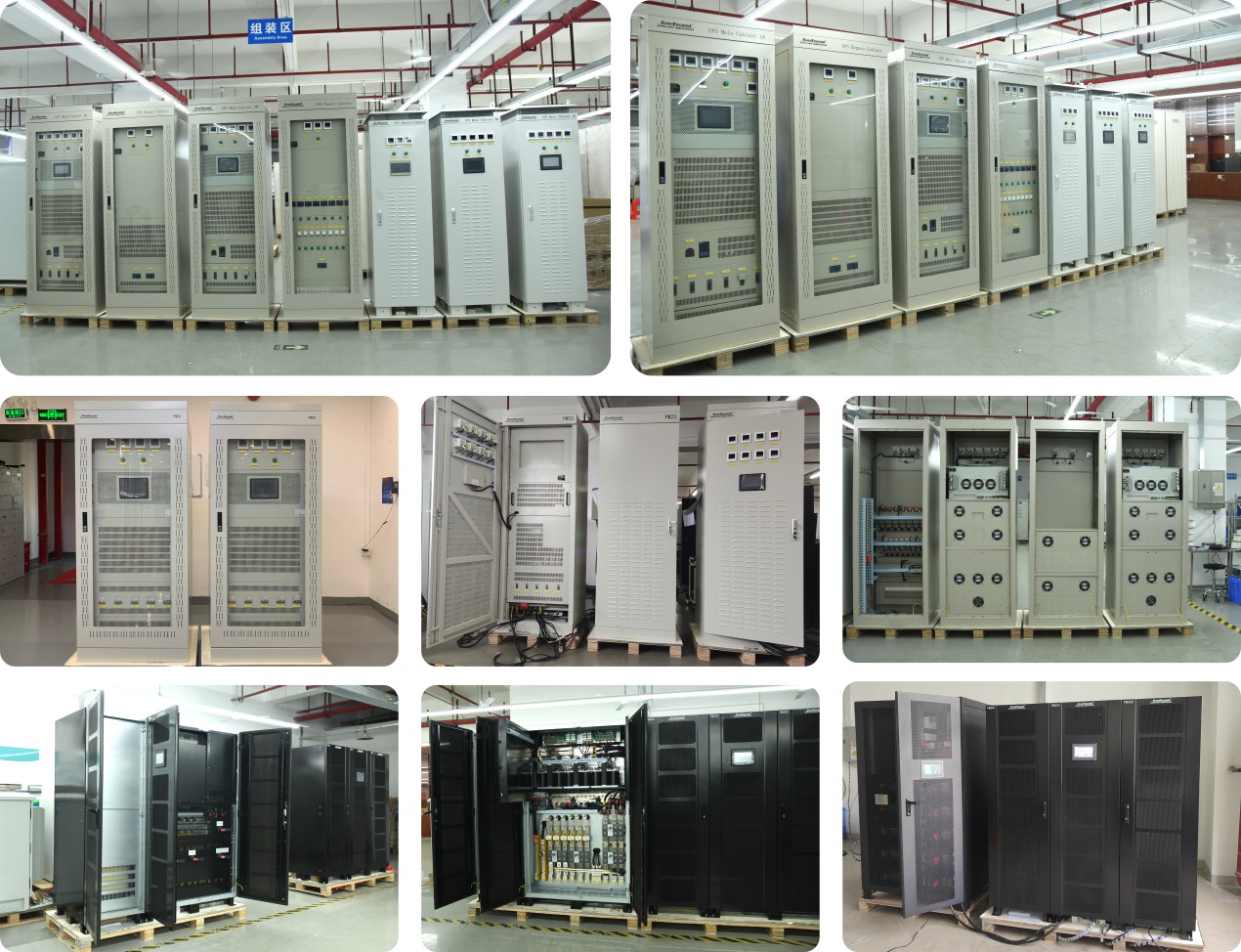

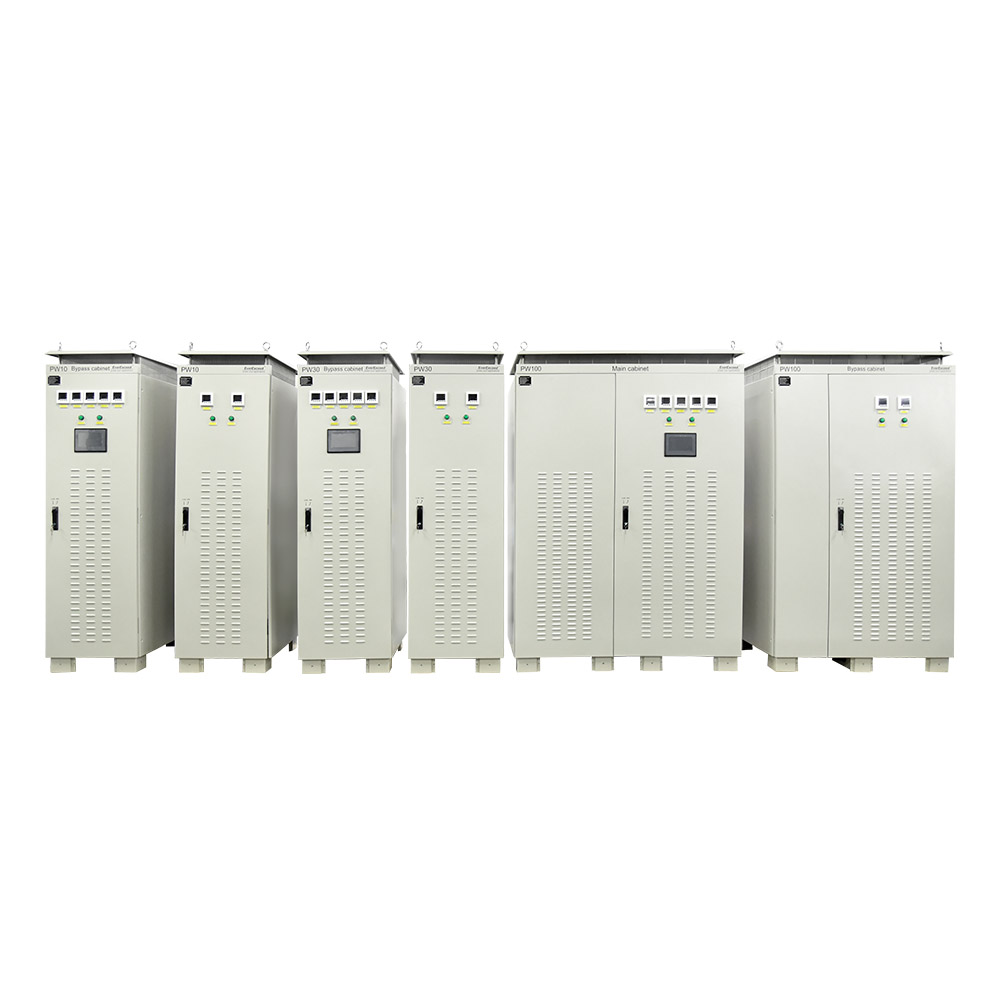

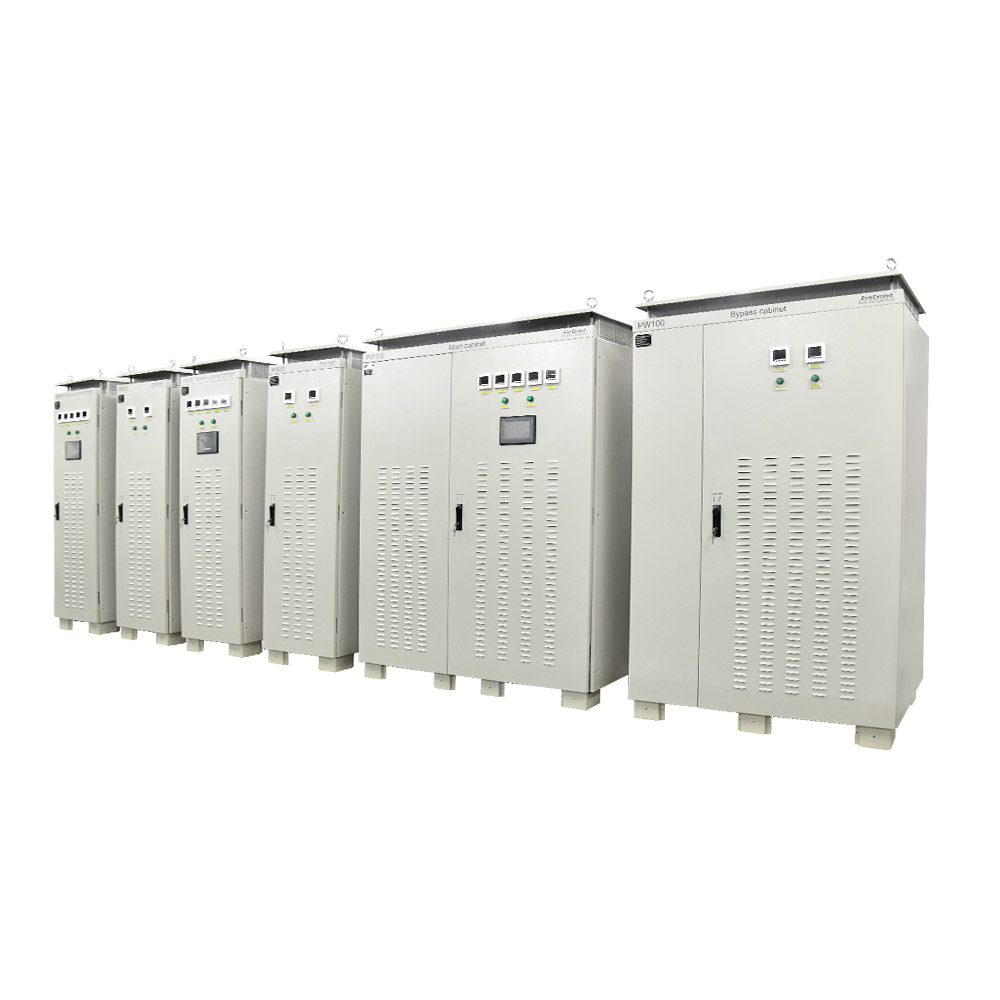

| UMUM |
| Model |
PW10一PW1200 |
| Kapasitas |
10kVA-1200kVA |
| Topologi |
Sistem Online Konversi Ganda dengan Transformator Isolasi Output |
| Kontrol |
Sistem yang Dikendalikan Mikroprosesor |
| PENYEARAH |
| Transformator Isolasi (OPSIONAL) |
Terisolasi Secara Galvanis |
| Tegangan Input Nominal |
110 VAC /208 VAC / 220 VAC / 230 VAC / 240 VAC / 380 VAC / 400 VAC / 415 VAC / 480 VAC ±15% (1 fase atau 3 fase) |
| Frekuensi Input Nominal |
50Hz / 60Hz ±5% |
| PF Input |
≥ 0.8 Induktif (6 Pulsa) ≥ 0.9 Induktif (12 Pulsa) ≥ 0.95 Induktif (12 Pulsa dengan penghilangan harmonik aktif) |
| Distorsi Harmonik Total (THDi) |
≤ 30% (6 Pulsa), ≤ 10% (12 Pulsa), ≤ 5% (12 Pulsa dengan penghilangan harmonik aktif) |
| BATERAI |
| Tegangan DC Nominal |
110 VDC / 125 VDC / 220 VDC / 230 VDC / 240 VDC / 360 VDC / 384 VDC / 432 VDC / 480 VDC |
| Prinsip Pengisian Baterai |
Arus Konstan / Tegangan Konstan |
| Tegangan Pengisian Dorong (V/Sel) |
2.4 Baterai Asam Timbal 1.60 Baterai NiCd (Berdasarkan merek dan jenis baterai) |
| Tegangan Pengisian Apung (V/Sel) |
2.23 Baterai Asam Timbal 1.40 Baterai NiCd (Berdasarkan merek dan jenis baterai) |
| INVERTER |
| Topologi |
3 Modul Inverter IGBT Frekuensi Tinggi Jembatan Penuh 6 (3 Fase); 1 Modul Inverter IGBT Frekuensi Tinggi Jembatan Penuh 2 (1 Fase) |
| Transformator Isolasi |
Terisolasi Secara Galvanis (standar) |
| Faktor Daya |
0.8 / 0.9 |
| Tegangan Output Nominal |
110 VAC /208 VAC / 220 VAC / 230 VAC / 240 VAC / 380 VAC / 400 VAC / 415 VAC / 480 VAC ±15% (1 fase atau 3 fase) |
| Toleransi Tegangan Statis |
± 1% |
| Dinamis dengan Perubahan Beban 100% |
± 10% dalam 50 msec. |
| Beban Lebih |
100%-110%, 5 jam
110%-125%, 10 menit
125%-150%, 1 detik
|
| Bentuk Gelombang |
Sinusoidal Murni |
| Distorsi Harmonik Total (THDv) |
|
| Faktor Puncak |
3 : 1 (1 detik) |
| Frekuensi Output Nominal |
50 Hz / 60 Hz ±0.1% |
| Frekuensi Switching |
16 kHz/ 8kHz /4kHz (Daya berbeda, frekuensi berbeda) |
| BYPASS STATIS |
| Topologi |
Sakelar statis tanpa gangguan dengan perlindungan arus balik |
| Sistem Bypass |
Thyristor semikonduktor tanpa jeda – thyristor |
| Transformator Isolasi |
Terisolasi Secara Galvanis |
| Opsional |
Akurasi stabilisasi tegangan + 2% (Opsional) |
| Waktu Transfer Inverter/Bypass |
Kegagalan inverter: Maks. 5 msec.
Beban lebih atau transfer manual: 0 msec.
Waktu transfer Bypass/Inverter: ＜4 msec.
|
| BYPASS MEKANIS |
| Topologi |
Sakelar mekanis make before break dengan sistem penguncian |
| SISTEM |
| Efisiensi |
Mode AC: 90%
Mode Baterai: 92%
Mode ECO: 99%
|
| MCCB dan Sekring |
MCCB Masukan, MCCB Keluaran, Sekring Baterai, MCCB Bypass, MCCB bypass pemeliharaan, MCCB Baterai (Opsional)
(UPS kapasitas kecil menggunakan MCB)
|
| Pengukuran |
Layar LCD untuk Tegangan Saluran / Frekuensi / Arus, Tegangan Baterai / Arus, SOC Baterai, Tegangan Keluaran / Frekuensi / Arus |
| Perlindungan |
Masukan: Tegangan Tinggi Masukan, Tegangan Rendah Masukan, Kegagalan Frekuensi Masukan, Gangguan Urutan Fase (3 Fase), Penyalaan Lunak, Perlindungan Suhu Berlebih
Baterai: Filter L-C, arus pengisian terbatas
Keluaran: Perlindungan Hubung Singkat, Perlindungan Tegangan Berlebih, Perlindungan Tegangan Rendah, Perlindungan Arus Berlebih, Perlindungan Suhu Berlebih
|
| Alarm LCD |
Gangguan pada jalur bypass, bypass manual, MCCB bypass pemeliharaan tertutup, kerusakan kabel pada paralel, kegagalan tegangan bypass, MCCB bypass terbuka, kegagalan sekring SCR, kegagalan tegangan listrik utama, kesalahan frekuensi masukan, MCCB masukan terbuka, tegangan rendah baterai, pelepasan baterai, MCCB baterai terbuka, beban keluaran berlebih, gangguan internal (termasuk catu daya tambahan, IGBT, SCR, dan sirkuit internal lainnya) |
| Kontak Alarm |
Baterai Lemah, Masukan Listrik Utama Normal / Gagal, Kegagalan Pengisi Daya, Suhu Berlebih, Tegangan Berlebih Pengisi Daya, MCB Beban AKTIF/NONAKTIF, MCB Baterai AKTIF/NONAKTIF, Gangguan Pembumian (OPSIONAL); |
| Parameter yang Dapat Disesuaikan |
Jumlah baterai, Tegangan Pengisian Penguat, Tegangan Pengisian Apung, Arus Pengisian Baterai, Tegangan Akhir Baterai, Kata Sandi;
Mode UPS (UPS, ECO, Bypass Dinonaktifkan), Pemutusan DC, Tingkat Baterai Rendah, Penyesuaian Tegangan Keluaran, Mulai Otomatis AKTIF/NONAKTIF, Tanggal, Suara Alarm AKTIF/NONAKTIF, Kata Sandi |
| Komunikasi |
Port RS 485 / RS 232（standar)/ (OPSIONAL) Ethernet, Modbus, Profibus, SNMP, TCP/IP |
| Paralelisasi (OPSIONAL) |
Redundansi Paralel |
| KESELAMATAN & LINGKUNGAN |
| Standar Kelistrikan |
IEC 62040-3 (Kinerja), EN 50091-1 (Keamanan) / EN 50091-2 (EMC) |
| Perlindungan Tegangan Berlebih |
IEEE 587 4500 A, 110 Joule (standar) / Penangkal Lonjakan 40kA (OPSIONAL) |
| Pengurangan Gangguan Listrik |
FCC Bagian 15 Kelas B |
| Tingkat Perlindungan / Warna |
IP 20 (Dapat menyediakan tingkat IP yang lebih tinggi, silakan konsultasikan) RAL7035/RAL9004 (Standar) (Warna berbeda tersedia, silakan konsultasikan) |
| Deteksi gangguan pembumian DC |
Opsional |
| Bahan Enklosur |
Baja ringan, pelat baja canai dingin dengan lapisan semprot, lembaran galvanis; ketebalan 1,2 mm |
| Pendinginan |
Kipas Paksa (Standar) |
| Masuk Kabel |
Bawah (Standar) / Atas (OPSIONAL) |
| Pemanas & Pencahayaan |
OPSIONAL |
| Distribusi |
OPSIONAL |
| MTBF |
200.000 jam (tanpa grup baterai) |
| Suhu Operasi |
-10 / +40 °C. (Suhu operasi yang lebih tinggi tersedia, silakan konsultasikan) |
| Kelembapan Relatif |
0 – 95% (tanpa kondensasi) |
| Ketinggian Operasi |
Maks. 4000 m. (Ketinggian yang lebih tinggi memerlukan penurunan peringkat, silakan konsultasikan) |
| Tingkat Kebisingan |
Maks. 60 dB |
