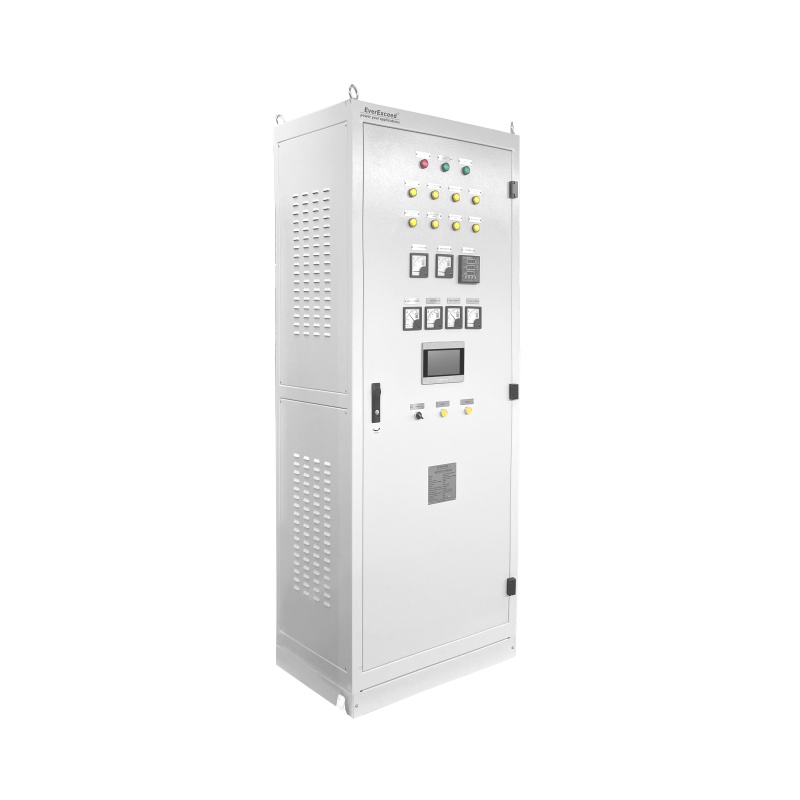

Pengisi Daya Baterai Industri Seri uXcel - Sistem Ganda

Pengisi daya baterai industri uXcel 220V 80A & 16V 60A dirancang untuk memberikan daya yang andal untuk operasi sakelar tegangan tinggi, proteksi relai, penerangan darurat, dan sistem penting lainnya. Dirancang untuk memenuhi persyaratan operasional jaringan distribusi tegangan tinggi dan rendah, pengisi daya ini memastikan stabilitas sistem penting dan fungsi alarm. Solusi ini mengoptimalkan infrastruktur daya, berkontribusi pada peningkatan keamanan energi, pasokan listrik yang stabil, dan pembangunan ekonomi dan sosial yang berkelanjutan.

Merek:
EverExceed
Masukan tegangan AC :
380VAC 60HZ
Jenis baterai :
Lead acid batteries
Komunikasi :
Mobus TCP/IP
Layanan OEM/ODM :
Yes, customized service available
Sertifikat :
CE, EN61000, IEC60146
Arus Keluaran:
80A/60A
Tegangan keluaran:
220VDC/16VDC

PERTANYAAN SEKARANG

EverExceed| A global leading manufacturer of customized AC/DC power solutions；

Technical features

Custom Dual-System Design

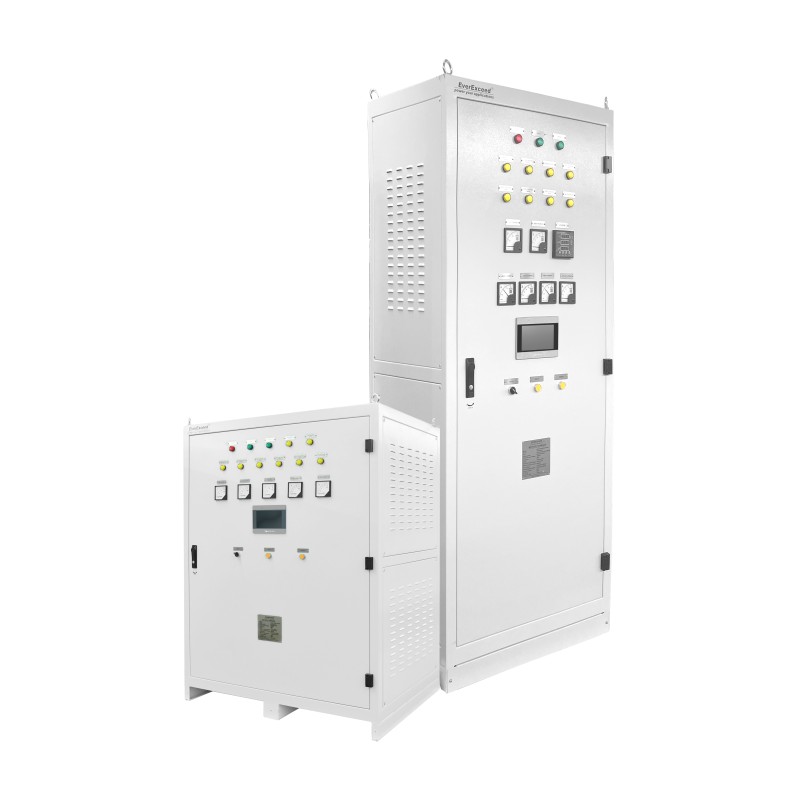

The chargers feature two independent systems in one cabinet, with outputs of 220V 80A and 16V 60A.

Dual Isolation Transformers

Dual isolation transformers for voltage conversion and isolation.

Voltage Adaptation

One system charges 105 batteries, the other 12, with power selectable from either charger or total voltage to meet varying voltage needs.

In Series Connection

The master unit runs under normal conditions, and the slave unit takes over in case of a fault. Once the fault is resolved, both units can operate together or independently.

Modbus & Dry Contact Functionality

Supports Modbus TCP/IP communication and dry contact function, making it easy to connect with the customer’s system.

Touch Screen Control

Customers can monitor charging status and real-time alarms via a touch screen.

Applications

Our partners

UMUM
Model	uXcel ultra -220V80A/16V60A
Topology	6 pulse full bridge thyristor rectifier
Control	Microprocessor controlled system
Standars	IEC60146、IEC60439、IEC60725、IEC61000-6-2、IEC61000-6-4、IEC62040(-1,-2,-3)
Configuration	Parallel(One work, one standby)
ENVIRONMENT
Operation temperature	0 - 50℃
Storage temperature	-20 to +70℃
Relative humidity	< 95% ( no condensation of moisture )
Altitude	1000 m Max without derating
INPUT PARAMETERS
Input isolation transformer	Galvanically isolated / Primary & Secondary earth screened
AC voltage and tolerance	380VAC±10%, three-phase
Input frequency and tolerance	50Hz/60Hz ±5%
Input protection	Input MCCB Thermic magnetic overcurrent protection,AC SPD
OUTPUT PARAMETERS
Nominal output voltage	220VDC/16VDC
Float voltage	0-300V/0-24V adjustable
Boost voltage	0-300V/0-24V adjustable
Voltage stability	±1% in float mode, input within tolernce
Nominal output current	80/60A
Output current adjustment	0‐100% of Nominal Output Current
Output ripple	1% RMS (with battery connected)
Mode of operation	constant voltage/constant current
Static voltage regulation	< 1%
Efficency	88%
Filter	L-C Filter
Output breaker	DC1 battery MCCB,DC1 load MCCB,DC2 battery MCCB,Total load MCCB
Battery bank	Lead Acid or Nickel Cadmium vented or recombination
Boost voltage (V/C)	2,35 lead acid battery 1,60 NiCd Battery (Depends on battery manufacturer recommendation)
Float voltage (V/C)	2,25 lead acid battery 1,40 NiCd battery (Depends on battery manufacturer recommendation)
MECHANICAL PARAMETERS
External protection	IP20, Cold rolled sheet
Panel thickness	Load Bearing: 2 mm, Non Load Bearing: 1.5 mm
Frame Colour	RAL7035
Noise（dB )	<50 dB
Cooling	Fan cooling
Cable Entry	Bottom
Dimensions	1600H1200W800D(mm)
DISPLAY PANEL & MEASUREMENT
Meter	DC1 voltage, DC2 voltage,Total voltage,DC1 current,DC1 current
Protection	Charger fault protection (DC overvoltage, DC overcurrent, Over temperature)
Alarm	Charger1 fault protection,Charger2 fault protection,BAT over temperature, Mains fault,DC1 overvoltage,DC1 undervoltage,DC2 overvoltage,DC2 undervoltage
Indication	LED lamp
Display	LCD display
OTHER FUNCTIONS
Other funtions
Battery temperature compensation	3mV/cell, adjustable
Language	Customized
COMMUNICATION
Communication	RS485, Modbus RTU
Dry contact	Charger fault

Aplikasi kelistrikan

Oil & Gas application

If you need to download files, you need to register as our member first ! masuk / terdaftar

EverExceed uXcel Series Charger Catalog V3.1.pdf

Lembar Data

Apa perbedaan antara pengisian daya “equalize”, “boost”, dan “fast charge”?

Each of these terms describes the same function of the charger where the charger temporarily elevates the battery’s voltage above the float level. There are different uses for elevated charge voltage, as shown below:
Commonly understood meaning of the term
Equalize – Periodic “topping up” of battery capacity, and correct cell capacity differences
Boost – Can refer to “equalize,” “fast charge,” and sometimes both
Fast charge – Faster recharge of a discharged battery

What does “equalize” charging do, and why is it needed?

All batteries, even those assembled into unitized blocks, are built of individual battery cells connected in series to obtain the required DC voltage. Like all manufactured products, there is variation between the capacities of each cell in the battery. As the battery ages this variation increases. Since the battery is a chain of cells that is only as strong as the weakest link some scheme is required to ensure that all cells stay at peak capacity.
A scheme called “equalizing” is commonly used in both lead-acid and nickel cadmium batteries. Equalizing temporarily elevates the charging voltage of the entire battery string above the normal “float” voltage. The elevated charging voltage allows all cells, including the weak ones, to accept more current from the charger than they would at float voltage. A consequence of the elevated equalized voltage is that all cells in the battery are overcharged. This is acceptable for short periods provided the battery has sufficient electrolyte.
Overcharging greatly increases the rate at which the water in the battery electrolyte is electrolyzed into oxygen and hydrogen gas. Since low electrolyte levels will permanently damage the battery it is important to limit when, and for how long, the battery is charged at the equalized voltage.
